Révision annuelle de cabine de peinture et du brûleur
Guide complet incluant les normes officielles et nos méthodes de contrôle opérationnelles pour garantir le fonctionnement de votre cabine de peinture et de son brûleur
Introduction
Dans un atelier de carrosserie VL/PL ou en atelier aéronautique, la qualité de la finition, la sécurité des opérateurs et la maîtrise des coûts dépendent directement de l’état de la cabine de peinture et du brûleur. Une révision structurée — ventilation, filtration (plénum, filtres sols, préfiltres poches ou cadres), sécurité gaz, contrôle électrique, éclairage — prévient les dérives (vitesse d’air insuffisante, surconsommations, défauts d’aspect, risques d’inflammation) et permet de justifier la conformité lors des visites des organismes référents comme la CARSAT, l’inspection du travail ou le SPST (anciennement médecine du travail). En tant que spécialiste multimarques en cabines de peinture du Sud‑Ouest, SOMEC intervient sur l’ensemble des composants de A à Z et propose votre filtration coupée sur‑mesure pour des gains immédiats en performance et en coût d’exploitation.
Cadre légal et normatif de la cabine de peinture

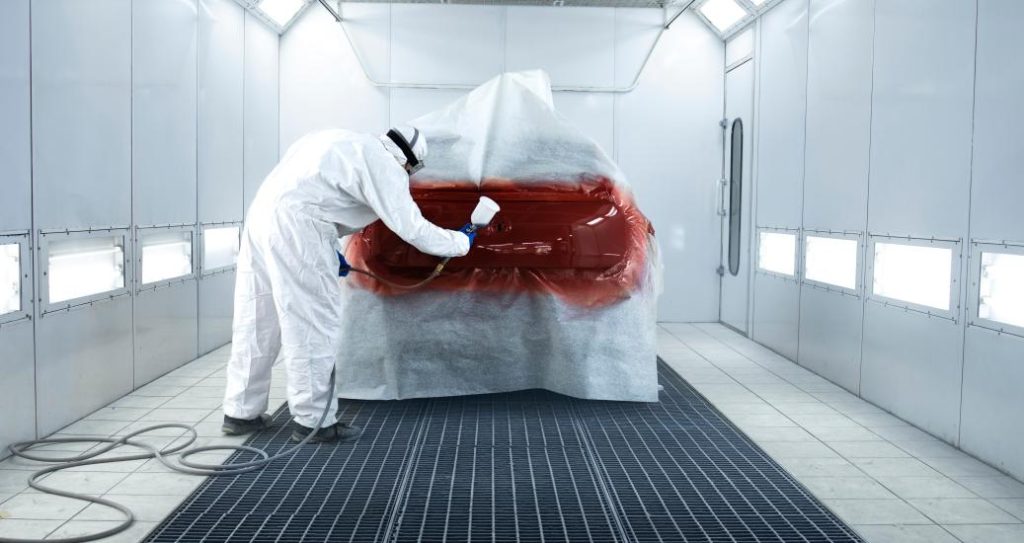

Vitesses d'air en cabine de peinture
Pour les cabines destinées aux peintures liquides ou vernis, l’arrêté du 3 mai 1990 fixe des vitesses minimales de ventilation. En flux vertical, la vitesse doit être ≥ 0,30 m/s (mesuré à vide ou en présence d’un objet selon les cas) et en flux horizontal/oblique ≥ 0,40 m/s avec une moyenne de 0,50 m/s demandée depuis début 2025 ; les mesures sont réalisées selon la NF T 35‑009. Ces seuils servent de référence lors des contrôles et réceptions. (legifrance.gouv.fr)
Conception et usage
Le Ministère du Travail rappelle que la peinture par pulvérisation doit s’effectuer dans des cabines fermées, ventilées verticalement (plafond soufflant, sol aspirant) de manière à ce que l’opérateur ne soit jamais placé dans la trajectoire directe des aérosols. Ces pages fournissent aussi des repères d’organisation du poste (flux, positionnement de l’opérateur, gestion des pièces en séchage). (travail-emploi.gouv.fr)
Dossier d’installation et contrôles périodiques
L’INRS et Légifrance précisent l’obligation de constituer et de tenir à jour un dossier d’installation, la consigne d’utilisation, ainsi que la réalisation de contrôles réguliers, avec une périodicité minimale annuelle selon la typologie des locaux et dispositifs. Ces documents doivent être disponibles pour l’inspection du travail, la CARSAT et le CSE. (inrs.fr, legifrance.gouv.fr)
Séchage en cabine, ATEX et asservissements
En phase de séchage, la concentration en vapeurs de solvants doit rester inférieure au quart de la LIE; le chauffage ne doit jamais pouvoir fonctionner sans ventilation/aspiration. (preventionbtp.fr). Le cycle d’une cabine en étuvage fonctionne en circuit fermé, l’air de la cabine est chauffé puis est réutilisé pour être réchauffé à nouveau jusqu’à atteindre la température demandée. L’air ici est vicié par la présence des vernis et autres solvants et par les carburants du brûleur.
Pourquoi une révision annuelle de cabine de peinture et du brûleur ?
Sécurité, santé et conformité
Une ventilation insuffisante augmente l’exposition aux solvants et aux brouillards de peinture, altère la qualité de l’air et peut provoquer des effets aigus (céphalées, irritations) ainsi qu’une dégradation de la vigilance; le maintien en état des capteurs et des turbines et la vérification des vitesses d’air sont donc prioritaires. La révision fournit les mesures et la traçabilité exigées dans le dossier d’installation (valeurs aérauliques de référence, consigne d’utilisation, dossier de maintenance). Ce document est crucial en cas de contrôle CARSAT/inspection du travail. En cas d’absence de docment, les autorité peuvent exiger un contrôle rapide sous peine de fermeture prolongée. (legifrance.gouv.fr, inrs.fr)
Economies et qualité
Une aéraulique conforme réduit les défauts d’aspect, stabilise les temps de cycle et, couplée à un brûleur bien réglé et un éclairage LED, diminue les consommations d’énergie tout en améliorant la productivité. Le Ministère et l’INRS insistent sur la réception avec valeurs aérauliques conformes et l’entretien périodique pour maintenir les performances. Une bonne aéraulique améliore la qualité du travail du peintre. (inrs.fr)
Contrôle des vitesses d'air et filtration
Les vitesses cibles se vérifient à vide ou en charge selon le type de cabine, conformément à l’arrêté du 3 mai 1990 (référence à la NF T 35‑009). SOMEC réalise une cartographie homogène des vitesses, contrôle la moyenne et les minima point par point, puis compare aux valeurs de référence du dossier. (legifrance.gouv.fr)
Si la moyenne est correcte mais que des points sont faibles, nous interprétons les résultats et investiguons souvent le plénum (colmatage/fuites), la distribution du soufflage, l’état des filtres sols et le réglage des turbines. Les principes généraux du Ministère rappellent qu’il faut induire une vitesse suffisante et maîtriser les perturbations pour capter efficacement les polluants. (travail-emploi.gouv.fr)

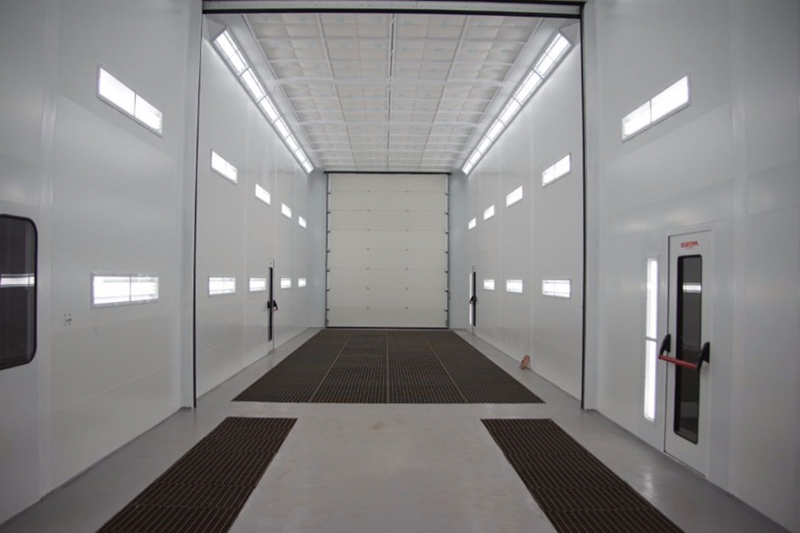

Filtration : plénums, filtres sols et préfiltres

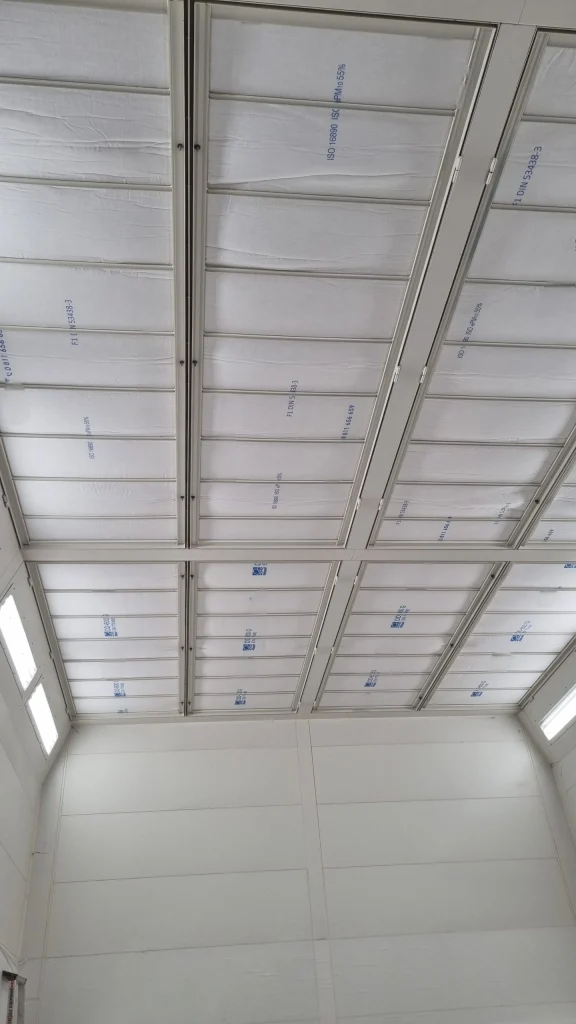

Plafond/plénums : un plénum bien réparti garantit une couche limite régulière et une vitesse verticale stable. Le remplacement préventif (au taux de perte de charge cible) évite les chutes de vitesse et les surconsommations. Les pages du Ministère insistent sur la tenue des filtres et leur remplacement à saturation pour maintenir l’efficacité. Un changement à prévoir environ toutes les 1 000h de peinture. (travail-emploi.gouv.fr)
Contrôles électriques, sécurité et brûleur : points clés de la révision
Ventilation, chauffage et sécurité
La ventilation doit rester active et dimensionnée pour que la concentration en solvants reste < 25 % de la LIE en phase séchage; un dispositif de sécurité doit empêcher l’enclenchement du chauffage sans ventilation. SOMEC vérifie ces asservissements, les capteurs de pression/débit et les interverrouillages. (preventionbtp.fr).

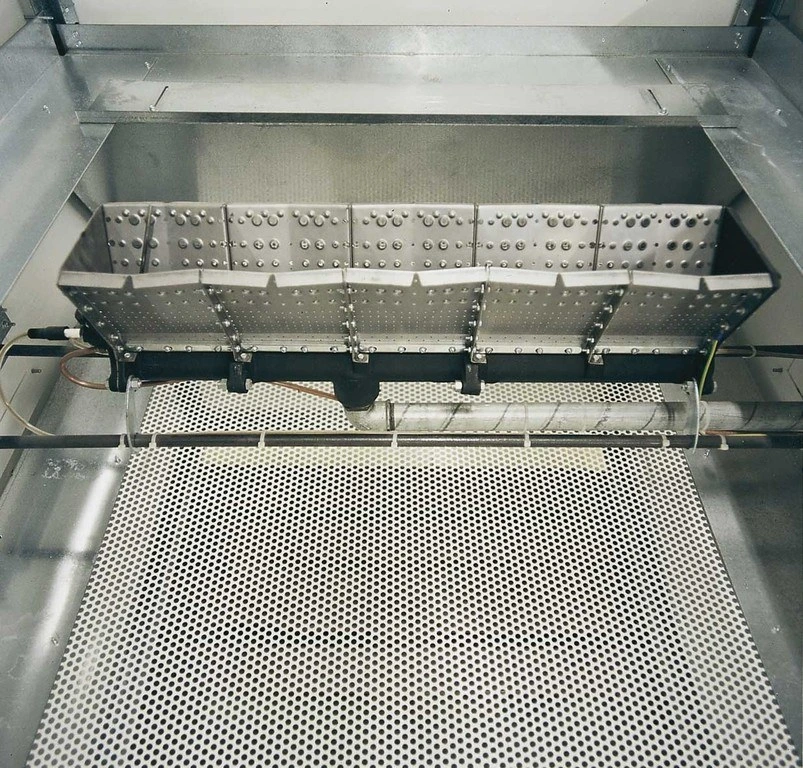

Brûleur : combustion, rendement et sécurité gaz
Contrôles typiques : analyse de combustion (CO, O2, NOx si applicable), réglage air/gaz, étanchéité, allumage, sécurité de flamme, contrôle des températures de consigne et modulation. Vérification de la qualité et de la durée de vie des composants avec prolongation si possible.
Impact sur la qualité : un brûleur mal réglé peut dégrader la stabilité thermique, rallonger les cycles et favoriser les défauts de surface. Une combustion mal faite, ce sont plus de polluants qui se déposent et encrassent le circuit de chauffage. La révision coordonne aussi l’aéraulique et le thermique.
Périodicité et modalités de contrôles
Ce qui doit être effectué au minimum une fois par an : contrôle des débits/vitesses et de l’état des composants (captage, filtres, gaines, ventilateurs, systèmes de traitement d’air) sinon plutôt semestriel si recyclage; l’entretien et le nettoyage ne doivent pas attendre l’échéance annuelle. (inrs.fr)
L’INRS rappelle qu’un cahier des charges clair et une réception avec valeurs aérauliques sont indispensables, et que les mesures initiales puis périodiques doivent être reportées dans le dossier. Chez SOMEC nous vous remettons un rapport de contrôle complet faisant foi auprès des autorités. (inrs.fr)
L’INERIS (SSTIE) précise l’importance du suivi des grandeurs de référence et l’intérêt des contrôles aérauliques simplifiés pour détecter rapidement les dérives. (sstie.ineris.fr)
Filtres sols : ils retiennent le maximum de produit à évacuer de la cabine et protègent la turbine d’extraction en stabilisant les vitesses de captage. Les indicateurs d’encrassement (perte de charge) guident la planification de remplacement. Chaque filtre sol a des propriétés bien distinctes. Chez SOMEC nous vous conseillons le filtre adapté à votre usage et vous prévenons sur leurs durées de vie.
Préfiltres poches/cadres : ils allongent la durée de vie des médias principaux en captant en amont les particules grossières. Ces modèles de filtres ne sont pas disponibles chez tous les fabricants de cabines de peinture.
L'avantage filtres sur-mesure
Chez SOMEC, nous fournissons et découpons à façon l’ensemble de vos médias : filtres plafond (plénums), filtres sols et préfiltres poches/cadres, pour toutes marques confondues. L’approche sur‑mesure vous permet de profiter de conseils sur la nature optimale des filtres à utiliser dans votre cabine et d’optimiser l’équilibre performance/coût : choisir le bon grammage, la bonne densité, le plissage, dimensionner les poches, ajuster les cadres et les livrer en découpes prêtes à poser pour limiter les temps d’arrêt. Ces consommables, correctement dimensionnés, sont la première brique d’une cabine performante et conforme.

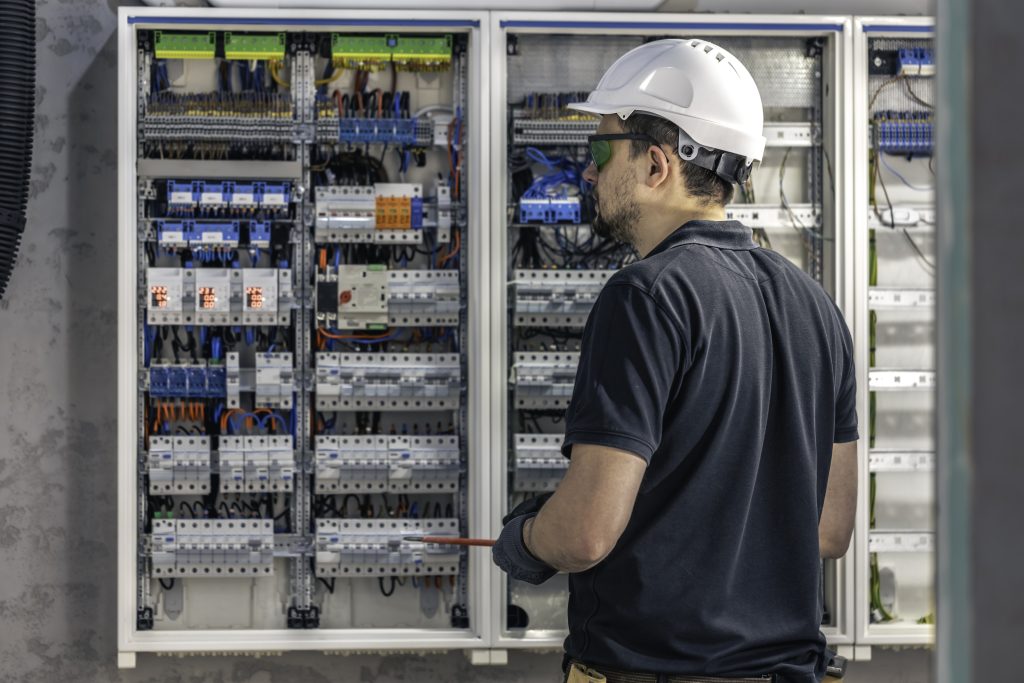

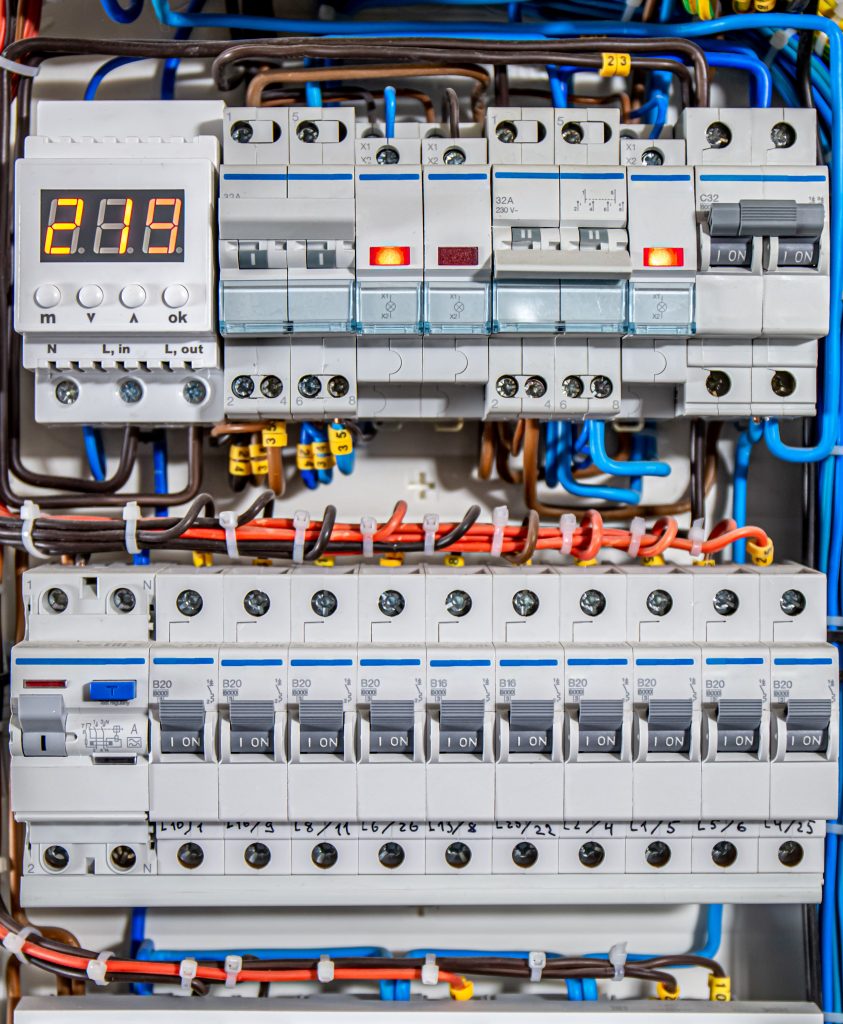

Câblage et panneau de contrôle
Ces contrôles visent à prévenir de pannes ou de défauts dont la cause serait électrique. Nous procédons donc à la vérification des intensités, serrage des borniers, test des organes de puissance, des relais de sécurité, temporisations et variateurs.
Nous proposons une conversion LED consistant à remplacer les néons fluos par des tubes/néons LED et en un recâblage des réglettes si nécessaire pour réduire la consommation électrique et améliorer l’IRC/éclairement dans la cabine.
Dossier d'installation, consignes et conformité
Exigences règlementatives
Le dossier doit contenir un certain nombres d’éléments comme :
- La notice d’instruction (maître d’ouvrage)
- Les consignes d’utilisations (employeur)
- Un dossier de valeurs de référence (débits/vitesses)
- Un dossier de maintenance (dates et résultats des contrôles, opérations d’entretien, réglages)
Ces documents doivent être tenus à disposition de l’inspection du travail, CARSAT et CSE. (legifrance.gouv.fr)
Le focus INRS récapitule ces obligations, y compris la responsabilité de l’employeur même s’il n’est pas propriétaire des locaux, et la possibilité de déléguer les contrôles à une entreprise compétente. (inrs.fr)
Checklist opérationnelle de notre révision
Cabine — aéraulique et structure
- Mesures de vitesse selon configuration (verticale/horizontale), comparaison aux seuils de l’arrêté du 3 mai 1990; relevé des minima et de la moyenne; vérification des pertes de charge filtres. (legifrance.gouv.fr)
- Inspection plénums : étanchéité, répartition, état des médias; aspiration sol : bacs, grilles/caillebotis, fosse; état des gaines et de la turbine (jeu, vibrations, bruits).
- Vérification des fuites éventuelles, bruit/vibrations (confort opérateur). (inrs.fr)
- Contrôle des dispositifs d’éclairage et de la luminosité dans la cabine; proposition de conversion LED si nécessaire.
Brûleur et séchage
- Test des asservissements sécurité (interdépendance ventilation ↔ chauffage)
- Analyse combustion, réglage air/gaz, sécurité de flamme, contrôle thermiques.
- Contrôle des différents composants
Électricité et automatisme
- Inspection armoires/panneaux, serrage, relais, variateurs, capteurs de pression; test des sécurités arrêt d’urgence/portes; conformité des protections.
Filtration — plan de maintenance préventive
- Préfiltres poches/cadres: remplacement selon ΔP; filtres plénum: maintien de la répartition et du niveau de vitesse; filtres sols: protection turbine et stabilité de captage; plan de stocks en découpes sur‑mesure pour limiter les arrêts. (travail-emploi.gouv.fr)
Nettoyage et remise à niveau possible
- Nettoyage du sol et de la fosse; décapage des caillebotis (sur place ou en atelier); pose de tapisserie 3M sur parois; protection des vitres pour faciliter l’entretien.
Sources de l'article
Quelques sources sur lesquelles nous nous sommes appuyés pour rédiger cet article :
